目前對于具有復雜曲面的工業部件的檢測，傳統的檢具檢測方法耗時長，精度低，難度大，人工成本高。隨著計算機的發展和遙感測量學科的興起，三維掃描測量技術飛速發展，能夠滿足工業產品檢測的數字化、可視化及自動化需求，并逐步向?qū)崟r化、在線化檢測發展，正逐漸取代傳統的檢具檢測方法成為主流的質量檢測方法。但是其點云數據的分析和處理以及尺寸信息的自動提取方法仍需要進一步研究，使三維掃描檢測技術更加智能化。
解決方案具體實施步驟
1) 數據采集

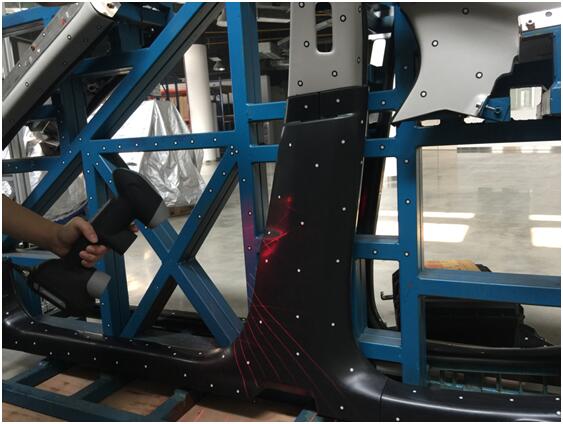

分析汽車骨架的尺寸大小，選取合適分辨率。明確需要檢測的部位和結構，考慮是否會存在死角，調節快門達到最佳快門參數，使用ZGScan手持式三維激光掃描儀對貼點部分進行掃描，在圖形工作站上實時顯示掃描進度和完整度，著重掃描復雜部分。
2) 數據處理
由于實際掃描中受到各種背景信息影響，使得掃描結果包含雜點、噪聲點和冗余點；為了獲取細節信息，掃描一般采用高精度掃描模式，但在數據分析階段，過大的點云數據量會影響數據分析的效率，需要對原始點云數據進行采樣。首先，利用PCL體素化網格方法（VoxelGrid）實現點云數據重采樣，通過RANSAC方法實現汽車骨架與背景點云的分割，再利用聚類方法（EuclideanClusterExtraction）提取汽車骨架主要部件，通過RadiusOutlierRemoval 刪除離群點，利用泊松構網實現文物的三維建模，最終獲得完整的汽車骨架的三維模型模型。

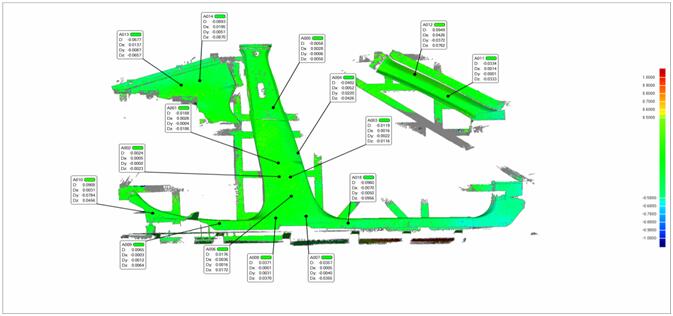

將汽車骨架的成品三維模型與汽車骨架的設計三維點云模型進行ICP配準，設定檢測標準公差范圍進行檢測創建誤差圖，輸出3D比較圖、2D截面圖和其他汽車檢測參數，輸出工業檢測報告。
